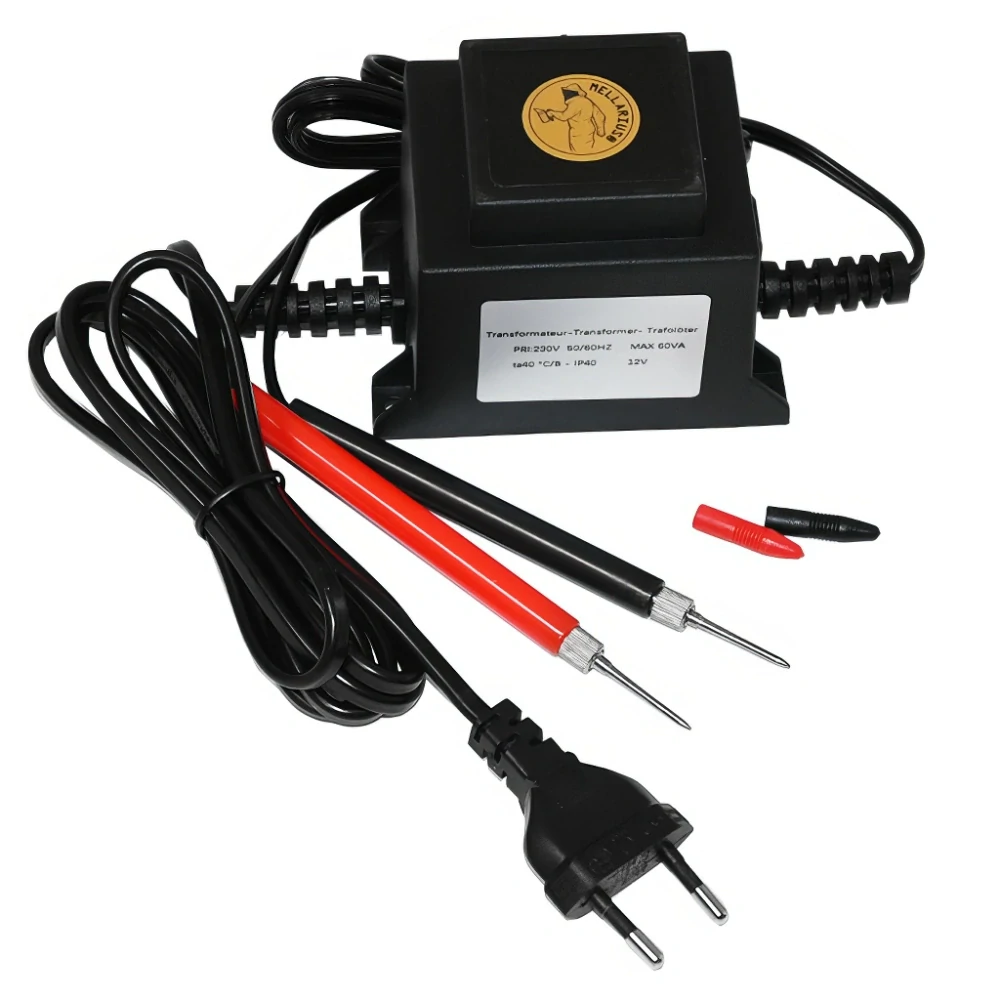

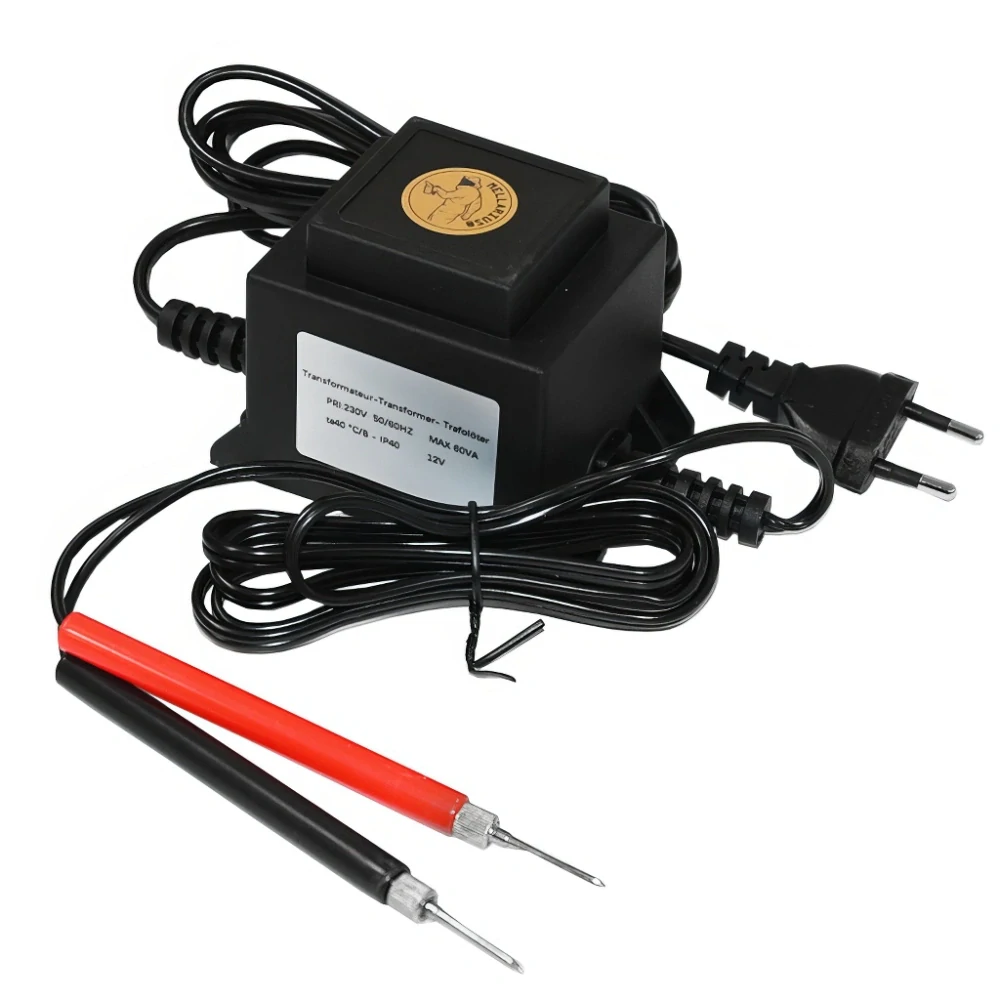

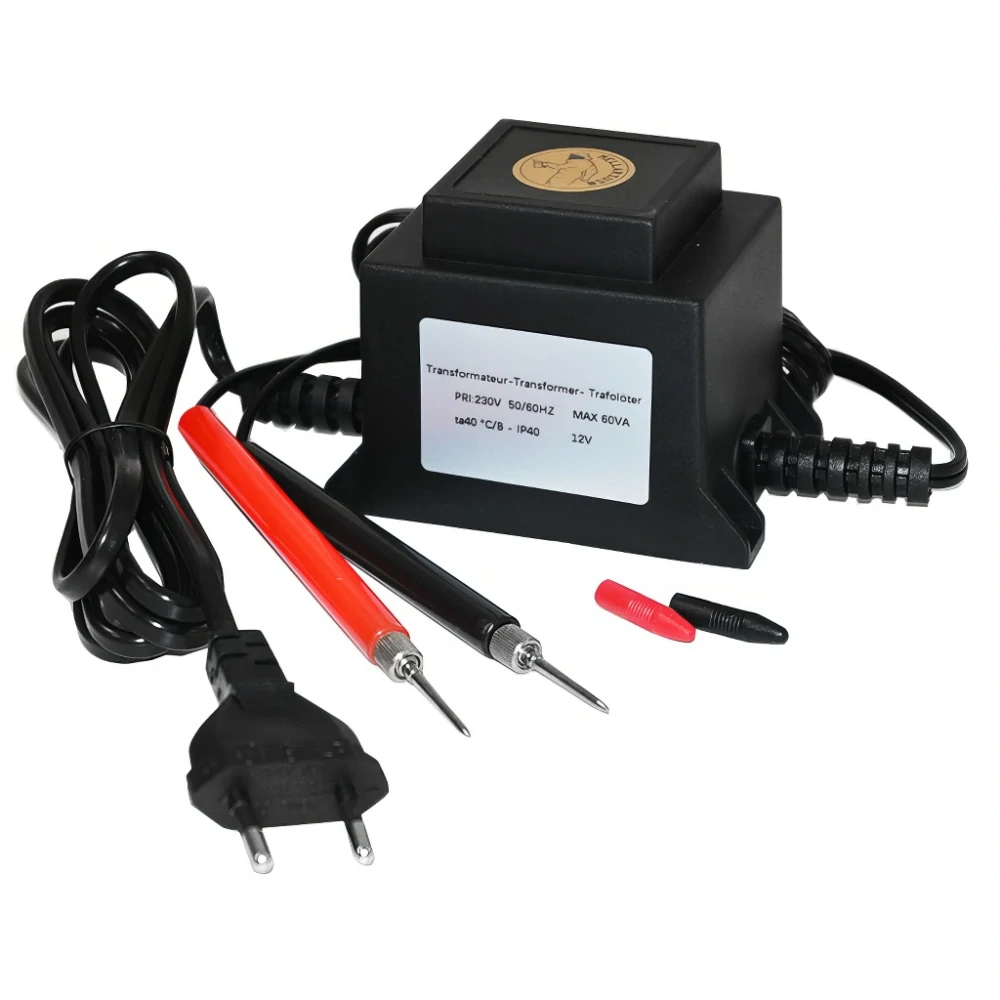

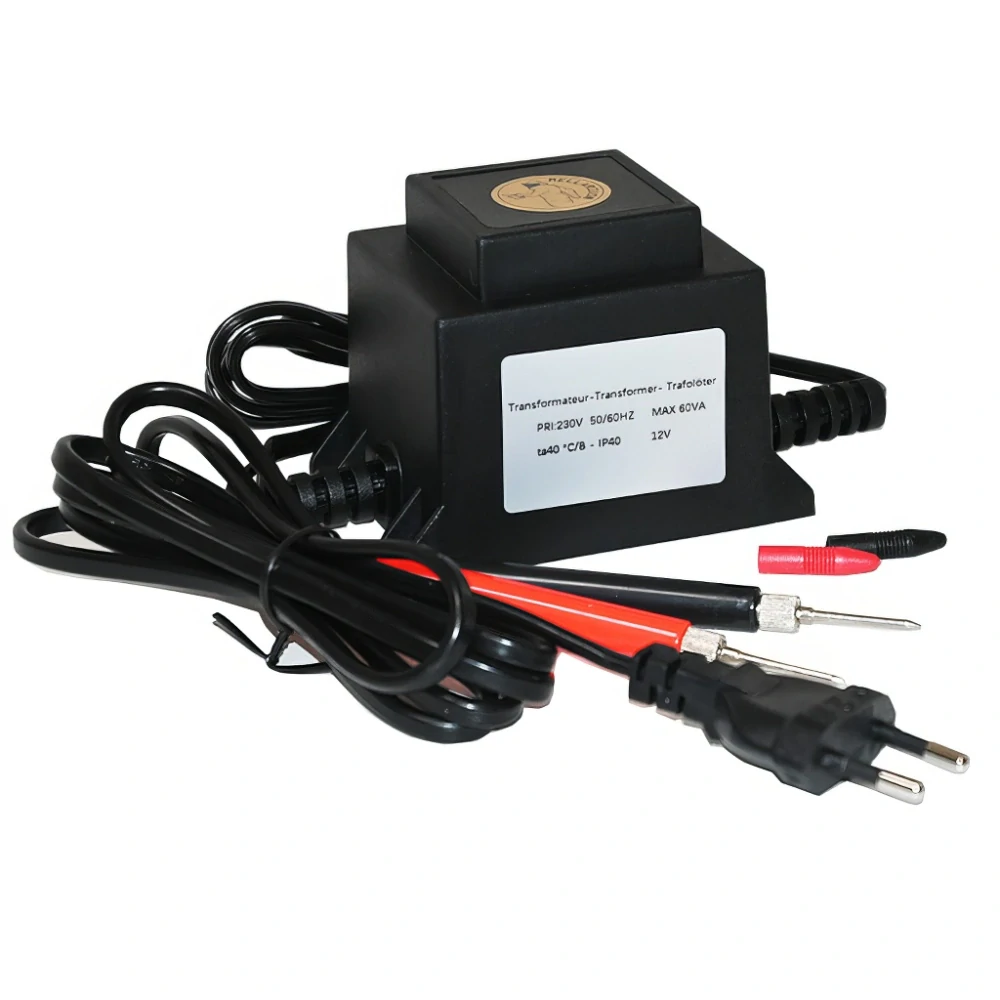

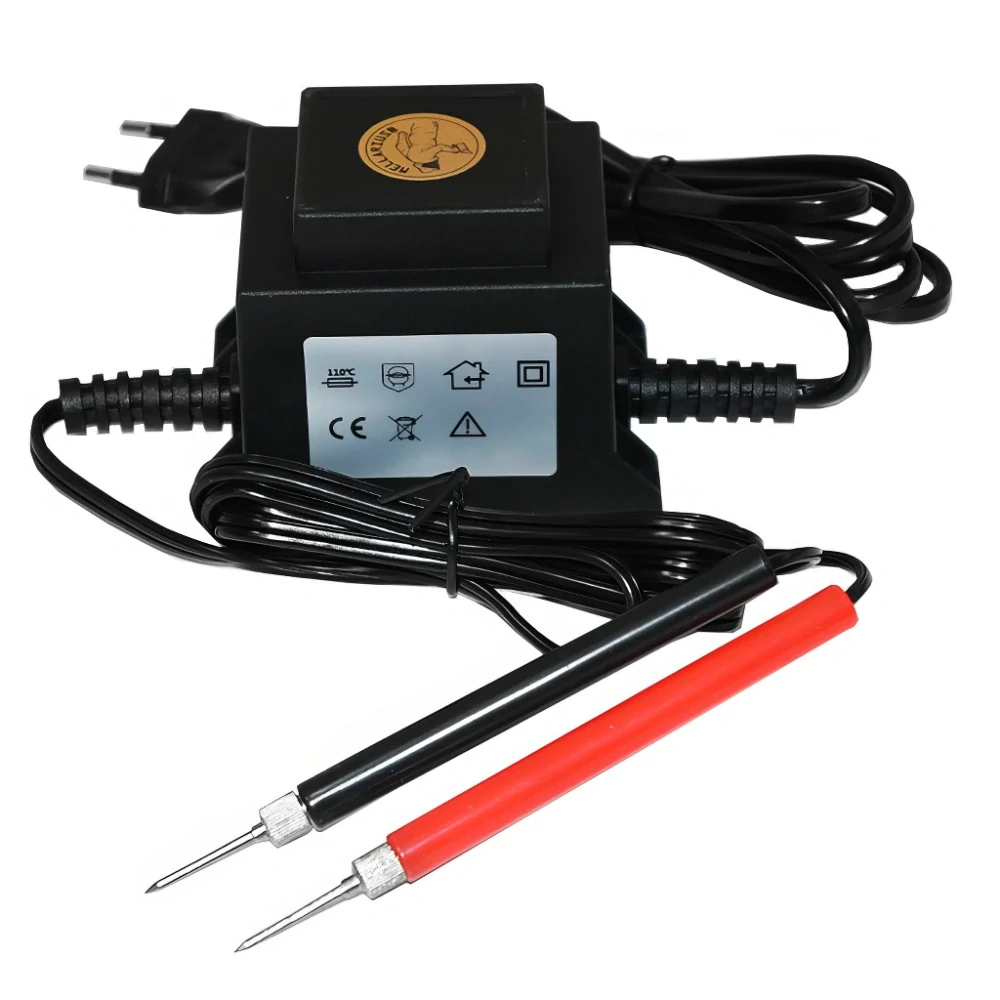

Trafo Mellarius na zatavování mezistěn 12 V

Zatavovací trafo Mellarius na zatavení pocínovaných drátků do mezistěn - 12 V - (zatavovač)

Profesionální zatavovací trafo Mellarius pro zatavování pocínovaných typů drátků. Inovativní konstrukce s moderní elektronickou pojistkou, která v případě zkratování odpojí trafo tak aby nedošlo k jeho poškození. Zároveň však ve chvíli ukončení zkratu trafo opět připojí, tedy můžete okamžitě dál pracovat (i přes tuto ochranu důrazně doporučujeme a výrobce vyžaduje, abyste se zkratovým situacím vyvarovali. Při zkratu totiž dochází k poškození hrotů jehel. Ty lze koupit jako samostatný produkt pod kódem M3368).

Technické parametry:

• Napájení: 230 V

• Výstupní napětí: 12 V

• Výstupní výkon max. 60 VA

• Teplotní pojistka

• Elektronická odpojovací pojistka

Jak zatavit mezistěny? Mezistěny jsou přikládány na drátky ke spodní loučce a mezeru nahoře dostaví včely vždy, kdežto dole jen těžce. Na konce drátků se přiloží kontakty takzvaného zatavovacího trafa a drátky se odporem zahřívají a vklouznou do vosku mezistěny. V tu chvíli je nezbytné kontakty trafa z konců drátků odstranit. Nemusíte používat žádnou podložku. Jakmile si to párkrát vyzkoušíte, získáte cit i odhad, kdy kontakty oddělit, aby nedošlo k protavení mezistěny.

Návod na obsluhu.
1. Konec opatřený flexošňůrou a označeným 230 V zasuneme do zásuvky.
2. Dbáme, aby odizolované konce nebyli spojeny a nedošlo tím ke zkratu.
3. Rámeček vypletený drátkem položíme na podložku, která zapadá do vnitřku rámečku.
4. Na drát položíme mezistěnu a banánky se dotkneme konců drátu jimiž je drátek vypleten.
5. Po zatavení drátku do mezistěny necháme vosk vychladnout a rámek sejmeme z podložky.

Trafo využívá odporového ohřevu pocínovaného drátku pro zatavení do voskové mezistěny. Mezistěna se pokládá na drátky ke spodní loučce rámku. Kontakty (banánky) se přiloží na konce vypleteného drátku, průchodem proudu se drátek zahřeje a zanoří do vosku. Kontakty je nutné odejmout ihned po zatavení, aby nedošlo k protavení mezistěny. Při zkratu dochází k poškození hrotů jehel – vyvarujte se spojení odizolovaných konců. Náhradní hroty jsou dostupné samostatně pod kódem M3368.
